高速公路互通樞紐作為連接多條高速線路的核心交通節點，涵蓋主線道路、多向匝道網絡、樞紐廣場、交通指示區域等復合場景，其直流照明系統需同時滿足 “大范圍覆蓋、多負載適配、安全疏導、節能穩定” 四大核心需求。路燈直流控制柜DC±110V智能控制單元，搭配 AC380V/DC110V大功率變壓器，專為互通樞紐 “路燈 + 匝道照明 + 多媒體屏” 多負載場景量身打造，通過集中供電、精準控制、多設備協同，破解樞紐照明線損大、負載復雜、運維難度高的痛點，成為智慧交通樞紐照明升級的優選方案。本文從核心配置、適配功能、場景落地及實踐價值等維度，全面解析路燈直流控制柜設備的技術優勢與應用價值。?

一、路燈直流控制系統核心配置：適配互通樞紐多負載的大功率智能架構?

高速公路互通樞紐負載類型多樣（照明系統 + 電子指示設備）、供電范圍廣（通常覆蓋 1-3 公里）、功率需求集中，設備核心配置以 “大功率轉換 + 多模塊協同 + 高穩定性” 為核心，完美匹配場景特性：?

1. 動力核心：

作為樞紐多負載集中供電的 “動力源”，該變壓器采用三相 AC380V 輸入、DC±110V 雙極性輸出設計，額定容量 120KW，可同時支撐數百盞路燈、多條匝道照明及多塊多媒體屏的穩定供電（按單燈 300W、匝道照明單回路 5KW、多媒體屏單塊 1KW 計算，可覆蓋約 400 盞路燈 + 8 條匝道 + 10 塊多媒體屏），無需額外增設分供電柜，減少故障點。其核心優勢：?

• 轉換效率高：高頻諧振變換技術加持，滿載轉換效率≥96%，輕載效率≥92%，降低電能轉換損耗，適配樞紐長時間高負載運行；?

• 輸出穩定：電壓精度≤±1%，紋波系數≤0.5%，為多媒體屏提供無波動供電（避免屏體閃爍），為路燈 / 匝道照明保障亮度均勻；?

• 防護升級：IP65 防護等級，內置過溫、過壓、過流三重保護，抵御樞紐戶外潮濕、多塵、溫差大的惡劣環境。?

2. 控制中樞：路燈直流控制柜DC±110V智能控制單元四大核心模塊?

控制單元與 AC380V/DC110V變壓器?深度集成，針對樞紐多負載協同需求優化模塊設計：?

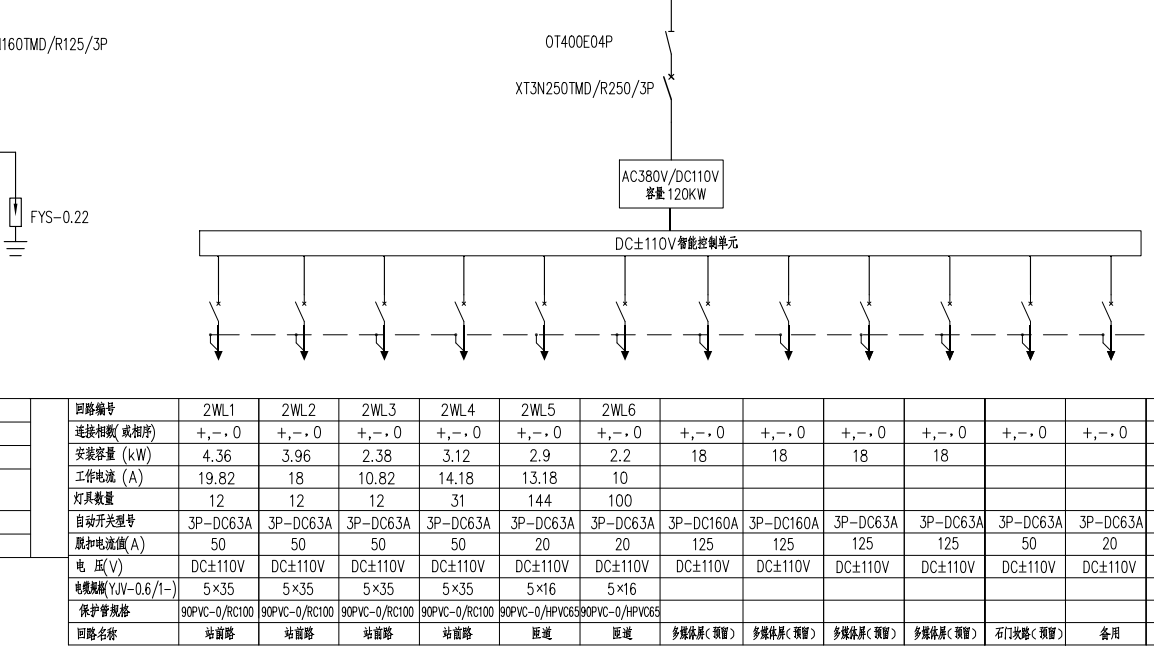

• 直流配電模塊：路燈直流控制柜DC±110V 雙極性供電，線損較傳統交流降低 30%-40%，適配樞紐長距離供電（遠端匝道供電距離達 1-2 公里，壓降≤3%）；單柜支持 16-32 路分路控制，可按 “主線道路、多向匝道、樞紐廣場、多媒體屏” 分區配置回路，實現獨立控制與協同聯動；內置 DC 斷路器、SPD Class B 級防雷器，承受 ±2.5kV 浪涌沖擊，保障戶外供電安全。?

• 多負載協同控制模塊：路燈直流控制柜搭載 32 位 ARM 處理器，集成 LoRa/4G/5G / 以太網通信接口，支持 0-100% 無級調光（兼容 DALI/1-10V 協議），核心實現三重協同：①路燈與匝道照明協同（彎道、上下坡匝道亮度提升 20%，直道區域優化節能）；②路燈與多媒體屏協同（夜間路燈亮度降低時，屏體亮度同步下調，避免眩光影響駕駛）；③車流量聯動（高峰時段全負載 100% 運行，平峰 / 夜間匝道照明降至 70%、廣場照明降至 60%）。?

• 全維度監測模塊：路燈直流控制柜內置電壓、電流、溫度、絕緣電阻傳感器，數據采樣頻率 1Hz，誤差≤±0.5%，實時監測：①120KW 變壓器運行狀態；②路燈 / 匝道 / 多媒體屏各回路參數；③戶外環境溫濕度、能見度。異常情況（如多媒體屏回路過載、匝道照明絕緣電阻低于 500MΩ）0.05 秒內觸發告警并切斷故障回路，不影響其他區域運行。?

• 能源協同模塊：路燈直流控制柜支持光伏、儲能系統接入，構建 “電網 + 光伏 + 儲能” 混合供電模式。樞紐廣場屋頂、匝道邊坡可安裝光伏板，白天優先利用太陽能為路燈、多媒體屏供電，多余電能存儲；夜間 / 陰雨天自動切換至電網供電，儲能電池可保障應急照明（含匝道應急指示）、多媒體屏應急播報 72 小時不間斷。?

二、核心功能：互通樞紐照明系統

1. 路燈直流控制柜多區域差異化照明控制?

• 匝道精準照明：針對互通樞紐多向曲線、上下坡匝道，預設 “彎道高亮模式”“坡道均勻模式”，通過分路控制實現單條匝道獨立調光，避免光線盲區，降低夜間行車安全風險；?

• 廣場分級照明：樞紐廣場按功能分區（停車區、人行通道、換乘區域）設置不同亮度標準，夜間無人時段自動關閉非必要回路，兼顧安全與節能；?

• 光線自適應調節：實時監測樞紐內外光照強度，雨天、霧天自動提升路燈 / 匝道照明亮度 20%-30%，保障能見度；黎明 / 黃昏時段平滑過渡亮度，避免光線突變影響駕駛。?

2. 路燈直流控制柜多負載協同與交通場景聯動?

• 照明與多媒體屏協同：路燈亮度與交通指示屏、限速提示屏亮度聯動調節，夜間屏體亮度隨路燈同步降低 30%，既不影響指示效果，又避免強光眩光；?

• 車流量動態響應：通過樞紐進出口車流量傳感器數據，高峰時段（7:00-9:00、17:00-19:00）全區域照明 100% 運行，多媒體屏亮度最大化；平峰時段照明降至 70%，夜間低谷時段（0:00-5:00）僅保留主線、匝道應急照明及核心指示屏供電；?

• 應急場景快速切換：路燈直流控制柜遇交通擁堵、事故等突發情況，可通過云端平臺一鍵切換 “應急模式”，相關區域路燈亮度提升至 100%，多媒體屏自動顯示警示信息，助力交通疏導。?

3. 路燈直流控制柜集中供電與遠程運維?

• 大功率集中供電：120KW 變壓器覆蓋樞紐所有路燈、匝道照明及多媒體屏，集中供電減少分散配電的線路浪費與故障點，供電可靠性提升 60%；?

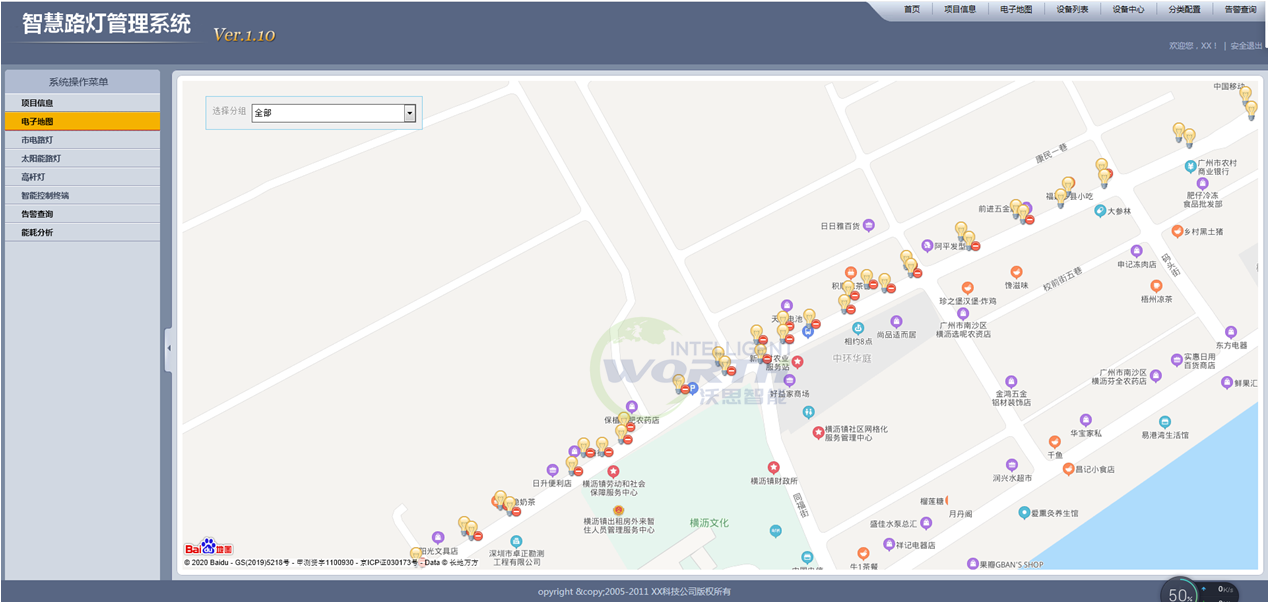

• 遠程可視化管理：通過手機 APP 或云端平臺，實時監控各負載運行狀態、能耗數據、故障位置，支持遠程開關控制、亮度調節、參數設置，運維人員無需現場巡檢即可完成日常管理，效率提升 70%；?

• 能耗精準計量：路燈直流控制系統按 “主線、匝道、廣場、多媒體屏” 分區統計能耗，生成日 / 周 / 月報表，為節能優化提供數據支撐，助力運營方降低電費支出。?

4. 高等級安全防護?

• 電氣安全：DC±110V 低壓供電，漏電流控制在 10mA 以下，避免樞紐人員活動區域（如廣場、服務區連接通道）的觸電風險；?

• 環境適配：變壓器與控制單元均采用 IP65 防護、防凝露、防火設計，工作溫度范圍 – 40℃~70℃，適配高原、嚴寒、高溫等不同氣候區域的互通樞紐；?

故障隔離：模塊化設計實現故障分區隔離，某一匝道或多媒體屏回路故障，不影響主線及其他區域正常運行，保障交通樞紐持續運營。

三、路燈直流控制柜場景適配：覆蓋高速公路互通樞紐全區域需求?

1. 樞紐主線道路照明?

路燈直流控制柜適配互通樞紐主線雙向車道照明，DC±110V 低線損供電確保遠端車道亮度穩定，車流量聯動調光實現 “高峰高亮、平峰節能”，滿足長距離連續照明需求。?

2. 多向匝道網絡照明?

針對環形、定向、上下坡等復雜匝道，分路差異化調光解決彎道盲區、坡道光線不均問題，高防護設計抵御匝道戶外惡劣環境，保障夜間行車安全。?

3. 樞紐廣場與附屬區域?

路燈直流控制柜覆蓋樞紐收費廣場、服務區入口廣場、人行通道等區域，分級照明適配不同功能需求，低壓供電保障人員活動安全，儲能應急供電應對突發斷電。?

4. 交通多媒體指示屏供電?

為樞紐交通指引屏、限速提示屏、ETC 專用道提示屏等提供 24 小時穩定直流供電，與直流照明系統協同調光避免眩光，多通信接口支持屏體與控制平臺數據聯動。
