ECS-7000MZM智能照明集成系統專為商業樓宇 照明場景研發的核心控制設備，基于RS-485總線通信技術構建分布式管控體系，實現負載驅動、傳感器聯動與中心監控的一體化集成。系統兼容智能面板、移動感應器等多元外設，具備精準調光、狀態反饋、故障保護等核心能力，符合《智能建筑設計標準》（GB50314-2015）中樓宇照明集成控制要求，可顯著提升商業樓宇照明管理效率與節能水平。
一、系統工作原理
ECS-7000MZM系統采用“傳感器-通信總線-驅動器-負載”的閉環控制架構：受控負載直接與系統驅動器互聯，智能面板、移動感應器、光亮傳感器等外設及開關驅動器、窗簾驅動器等執行單元，通過RS-485總線實現全域互聯。當智能面板按鈕被觸發時，指令以電信號形式通過485總線傳輸至預設驅動器，驅動器內置CPU完成信號解析與邏輯處理后，精準驅動負載動作，同時將執行狀態反饋至控制中心，實現“指令下發-動作執行-狀態回溯”的全流程管控。
二、核心功能亮點
- 中心集中監控：配備中心監控裝置，實時監測系統運行狀態，支持遠程調節照明現場效果，實現照明場景的可視化管控。
- 全生命周期保護：具備燈具異常啟動自動保護功能，可記錄燈具啟動時間、累計運行時長，實現使用壽命統計，為運維更換提供數據支撐。
- 應急冗余保障：供電故障時，支持雙路受電柜自動切換，快速啟動應急照明燈組；配備自動/手動轉換開關，應急情況下可手動操控各燈組開關，保障照明連續性。

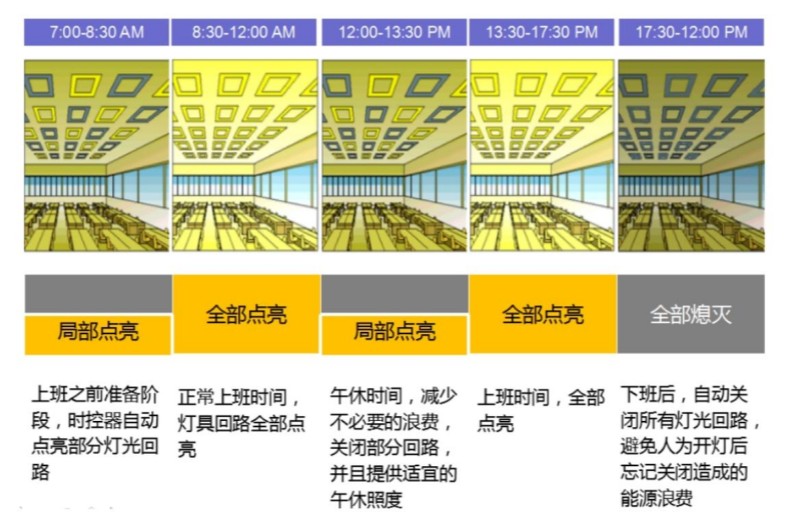

- 多元場景適配：支持場景預設、亮度無級調節、定時控制、時序控制及軟啟動/軟關斷功能，適配商業樓宇大堂、辦公區、展廳等多區域差異化照明需求。
- 跨系統集成：預留建筑樓宇自控系統（BA系統）對接接口，可融入樓宇綜合管控平臺，提升商業樓宇綜合治理水平。
三、系統架構與拓?fù)涮匦?/h3>
系統采用模塊化擴展架構，具備極強的容量拓展能力：單條線路最大可連接64個總線元件；通過線路耦合器（LC）可將15條線路接入主線構成功能域，主線最大也可連接64個總線元件；15個功能域經區域干線耦合器（BC）接入?yún)^(qū)域干線，可組成最大支持上萬個總線元件的大型系統。拓?fù)浣Y(jié)構兼容總線型、星型、樹型三種模式，適配不同商業樓宇的布線環境；線路總長度不超過1000m，兩元件最大間距700m，任一元件與電源距離不超過350m，且每條線路（含主線、區域干線）需單獨配置總線電源。
四、關鍵技術參數（加粗為核心指標）
環境溫度：工作-5℃～＋45℃，儲藏-25℃～＋55℃；開關動作時間：≤15ms（高速響應）；安裝方式：35mm標準導軌式安裝（模塊化設計，便于配電箱集成）；外殼材質：塑料外殼（阻燃等級V0）；設備標識：配備標識牌、狀態指示燈（常亮=正常工作，快閃=總線數據傳輸，慢閃=ID設置狀態）；操作配置：含地址設置按鍵、手動操作開關；接口配置：系統總線連接端口、負載連接端口（每2個螺絲孔為一組）。
五、安裝注意事項
網絡規劃：預留子網元件擴展與網絡擴容余量，保障系統后期升級需求；
電源配置：配備足額弱電工作電源，嚴格匹配總線電源容量及帶電源模塊產品的容量限制；
時鐘配置：系統需至少配置1個系統時鐘，保障定時控制精準性；
布線規范：總線布線避免與強電電纜共用線槽/管道，各網段按要求設置終端器；
容量控制：單個網段的元件數量、控制回路數量均不超過產品額定限制，總線總長度不超1000m；
設備部署：大面積照明區域的控制配電箱宜分散安裝并靠近燈具，節省強電電纜成本；
環境防護：動靜探頭、亮度傳感器避免安裝在多塵環境，配電箱及系統元器件遠離潮濕區域，必要時采取防水防塵措施；
模塊優化：避免不必要的輸入模塊重復設置，提升系統運行效率。
上圖選型參考：ECS-7000MZM 2路智能繼電器模塊，ECS-7001MZM 3路開關驅動器，ECS-7002MZM 4路智能照明模塊，ECS-7003MZM 5路開關控制器，ECS-7004MZM 6路智能節能照明控制器，ECS-7005MZM 7路集中智能控制模塊，ECS-7006MZM 8路智能照明控制模塊，ECS-7007MZM 10路12路16A開關模塊ECS-7000S節能管理軟件，YK-TCP/L1網絡控制器，YK-CJX管理器箱，ECS-7000MZM/4智能照明控制器，ECS-7000MZM/8智能照明控制器，ECS-7000MZM/12智能照明控制器，YK-LCD3照明場景控制面板。
