路燈集群直流供電系統是指通過集中式電源轉換模塊，將市電交流電轉換為直流電（常用 24V/48V/110V/220V），為一定區域內的集群路燈及配套智能設備（如監控終端、傳感器）提供統一供電、集中控制的新型照明供電體系。近年來，隨著智慧城市建設推進，交流供電路燈系統存在的能耗高、轉換損耗大、安全隱患多等問題，直流供電系統因節能性、安全性、擴展性優勢，成為市政照明升級的新方向，廣州、杭州等城市已開展規模化試點應用。

路燈集群直流供電系統系統核心架構（適配城市項目場景）?

架構層級?	核心設備?	功能作用?	項目對應組件?
電源轉換層?	直流電源模塊?	將 220VAC 轉換為穩定直流電，降低轉換損耗?	項目直流供電前端設備?
集中控制層?	智能直流免觸電裝置、PLC 控制器?	電壓調節、安全防護、策略執行?	直流裝置
終端執行層?	LED 路燈具、直流接觸器?	照明輸出、回路控制?	系列 LED 燈、安來強直流接觸器?
通訊網絡層?	RS-485/NB-IoT/4G?	數據傳輸與遠程管控?	裝置 RS-485 接口 + Modbus 協議?
后臺管理層?	城市照明監控平臺?	可視化監控、數據分析、策略下發?	城市照明管理平臺?

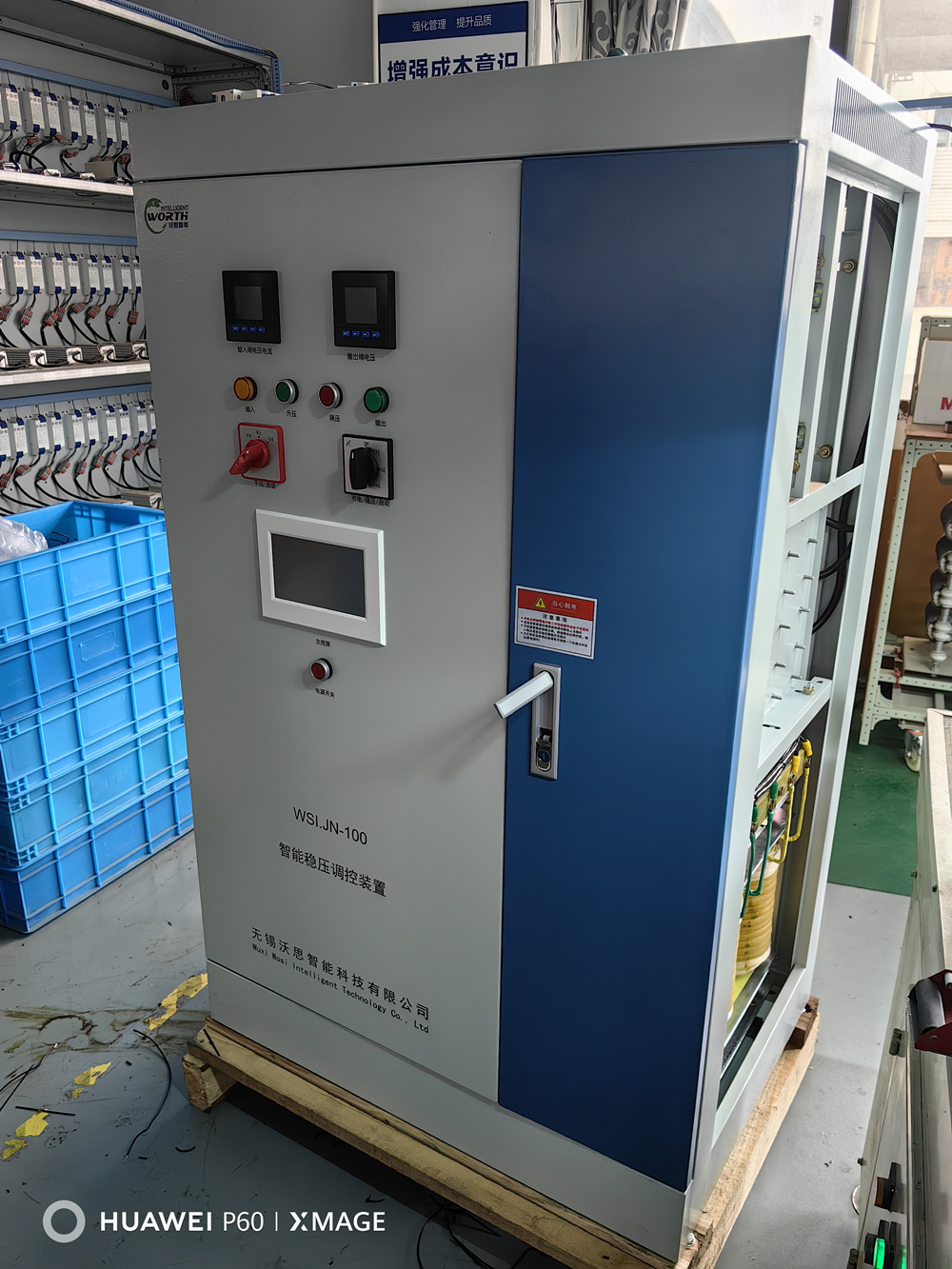

直流免觸電裝置核心技術參數要求（基于項目采購標準與行業規范）?

1. 直流免觸電裝置基本電氣參數?

技術參數?	規格要求?	項目適配說明?
額定功率?	20KW/30KW	匹配單臺設備管控 50-80 盞 180W LED 路燈的負載需求?
輸入電壓?	適配項目直流供電系統，兼容 220VDC±20%（參考GGDZ-T-3120直流輸入標準）?	契合項目直流接觸器（EVD150G24DA2/EVD100G24DA2）供電參數?
輸出電壓?	直流穩定輸出，電壓精度 ±1.5%?	保障 LED 路燈具（90W-180W）恒定功率運行，避免亮度波動?
輸出電流?	額定輸出電流≥83A（20KW/240V 直流計算）?	滿足多盞路燈并聯運行的電流負載需求?
電壓調整方式?	無觸點無極調壓?	與項目可控硅模塊（MTC-135A/1200V 等）協同，實現平滑調壓?
波形失真?	直流輸出無紋波，紋波系數≤0.5%?	保護 LED 路燈驅動電源，延長燈具使用壽命?

2. 直流免觸電裝置安全防護參數?

防護類型?	規格要求?	項目適配說明?
免觸電保護?	輸出端采用安全電壓設計（≤36VDC）或具備直流漏電檢測與快速切斷功能?	符合城市道路照明人身安全防護等級，避免運維觸電風險?
絕緣電阻?	≥20MΩ?	參考GGDZ-T-3120絕緣標準，適配高濕環境（相對濕度≤95%）?
耐電壓強度?	工頻 2000V，1 分鐘無擊穿?	兼容項目可控硅模塊（1200V 耐壓）的電氣安全標準?
防雷等級?	≥B 級防雷保護?	內置防雷模塊，抵御雷雨天氣雷擊沖擊（契合 GB/T13926.4-92 EMC 標準）?
短路保護?	短路響應時間≤0.1 秒，自動切斷故障回路?	配合項目重合閘（智能漏電斷路器 ZQYM6L-Y-250L）實現雙重保護?

?3. 直流免觸電裝置環境與運行參數?

技術參數?	規格要求?	項目適配說明?
工作溫度?	-10℃～+55℃?	適配亞熱帶氣候，耐受高溫高濕環境?
相對濕度?	≤95%（無結露）?	符合項目戶外路燈控制箱安裝環境要求?
防護等級?	≥IP20（柜體），戶外安裝部位≥IP54?	適配城市道路露天或半封閉控制箱安裝場景?
噪音?	＜55dB?	滿足城市居民區、商業區照明設備噪音控制要求?
設計使用年限?	≥15 年?	與項目區域路燈集群直流供電系統生命周期匹配，降低更換成本?

4. 直流免觸電裝置控制與通訊參數?

功能參數?	規格要求?	項目適配說明?
控制模式?	支持本地手動控制、PLC 遠程控制、上位機集中管控?	CHZLMC-20KW兼容項目FK3U-56MR PLC 及城市照明監控平臺?
通訊接口?	標配 RS-485 接口，支持 Modbus 通訊協議?	實現與項目 PLC、重合閘設備的數據交互與狀態監控?
通訊速率?	9600bps（可兼容 4800bps）?	與項目其他控制設備通訊速率一致，保障數據傳輸穩定?
顯示功能?	全中文液晶顯示，實時顯示輸入 / 輸出電壓、電流、故障狀態?	便于運維人員現場查看與故障排查?
故障告警?	具備過壓、欠壓、過載、短路、過熱、漏電等告警功能?	與項目隔離開關熔斷器組（250A/400A）聯動，觸發故障保護?

?三、直流免觸電裝置核心功能要求（基于項目場景與采購配套需求）?

1. 免觸電核心功能?

• 直流漏電檢測：實時監測輸出回路漏電電流，漏電電流超過 30mA 時快速切斷電源，響應時間≤0.1 秒，實現本質安全免觸電保護；?

• 誤操作防護：直流免觸電裝置具備柜門聯動斷電功能，打開柜體時自動切斷輸出電源，防止運維人員觸電；?

• 過流限流保護：輸出電流超過額定值 1.2 倍時，自動限流并告警；超過 1.5 倍時緊急斷電，保護核心元件與路燈負載。?

2. 適配項目的協同功能?

• 與直流接觸器聯動：直流免觸電裝置支持接收安來強直流接觸器（EVD150G24DA2/EVD100G24DA2）控制信號，實現路燈回路的分區域、分時段供電控制；?

• 與 PLC 智能聯動：通過 Modbus 協議接收FK3U-56MR PLC 指令，實現電壓調節、開關燈控制、節能模式切換等功能；?

• 兼容可控硅調壓：與MTC 系列可控硅模塊及 TSCR-B 硅整流觸發板協同，實現無觸點平滑調壓，適配 LED 路燈調光需求。?

3. 節能與運維功能?

• 動態節能調控：根據路燈運行時段（高峰 / 后半夜）自動調整輸出電壓，后半夜降壓 5%-10%，綜合節能率≥15%（參考GGDZ-T-3120節能標準）；?

• 故障自動旁路：直流免觸電裝置設備故障時自動切換至旁路供電，保障路燈照明不中斷，契合城市 “亮燈率≥98%” 的管理要求；?

• 數據記錄與上傳：自動記錄電壓、電流、能耗數據及故障信息，支持遠程查詢，配合項目監控平臺實現智能化運維。?

四、直流免觸電裝置安裝與適配要求?

1. 安裝規范?

• 安裝方式：直流免觸電裝置柜體式安裝，適配項目標準控制箱尺寸，底部及左右通風間距≥100mm（參考GGDZ-T-3120安裝要求）；?

• 接線要求：輸入 / 輸出接線采用與項目 ZC-BVV 銅芯線（1.5㎡-2.5㎡）匹配的端子，端子螺絲需擰緊防止發熱；?

• 散熱要求：配備與項目機箱通風扇（220V/30W）兼容的散熱系統，強制風冷設計，允許溫升≤70℃。?

2. 路燈集群直流供電系統兼容性要求?

• 與 LED 路燈適配：支持鴻寶 HB-163 系列 LED 路燈具（90W-180W）直接接入，無需額外適配驅動；?

• 與控制設備適配：通訊協議兼容PLC（FK3U-56MR）、重合閘（ZQYM6L-Y-250L）及上位機監控系統；?

• 與供電系統適配：兼容項目 YJV 電纜（34mm2-416+1*4mm2）的載流能力，避免線路過載。?

五、直流免觸電裝置質量與驗收標準?

1. 質量保障?

• 符合國家標準：GB/T13926.4-92 EMC 抗干擾標準、GB/T14048.1-2012 低壓開關設備標準；?

• 品牌質量承諾：品牌質?！? 年，核心元件（如可控硅模塊、防雷模塊）質?！?年；?

• 一致性要求：設備型號CHZLMC-20KW、參數，提供合格證與檢測報告。?

2. 驗收要點?

• 外觀驗收：柜體無變形、 標識清晰（含品牌、型號、額定參數），配件齊全（含柜門聯動開關、通風濾網等）；?

• 性能測試：輸入輸出電壓 / 電流精度、免觸電保護響應時間、通訊穩定性等指標需滿足技術參數要求；?

• 聯動測試：與配套直流接觸器、PLC 及 LED 路燈具聯動運行，實現開關控制、調光及故障告警功能；?

• 文檔提供：驗收時需提供原廠技術手冊、檢測報告、安裝圖紙及質保承諾函。?

六、項目應用價值?

1. 安全升級：免觸電設計徹底解決城市路燈直流供電系統的運維觸電風險，契合市政城市照明監控平臺安全管理要求；?

2. 節能增效：與GGDZ-T-3120裝置協同，實現直流穩壓節能，配合 LED 路燈具可使綜合節能率提升至 25%-30%；?

3. 運維減負：遠程監控與故障自動告警功能，減少人工巡檢頻次，適配城市照明規?；\(yùn)維場景；?

4. 系統兼容：完美適配項目采購的直流接觸器、PLC、可控硅模塊等設備，無需重構現有供電路燈集群直流供電系統，降低改造成本。?

七、補充說明?

1. 本技術文件基于《城市照明管理中心 2025 年路燈材料采購項目》結果及行業同類設備（如GGDZ-T-3120）技術標準整合，具體細節以廠家提供的 CHZLMC-20KW技術手冊為準；?

2. 如需獲取設備詳細接線圖紙、與 PLC 的通訊協議對接文檔或原廠檢測報告，可聯系采購方（城市照明管理中心）或品牌供應商；?

3. 設備安裝與調試需配合項目整體施工進度，與直流供電回路、控制回路同步部署，確保與路燈集群直流供電系統協同運行。
