隨著智慧市政照明建設的不斷推進，安全可靠、節能高效、智能運維已成為道路照明工程的核心訴求。本工程以核心產品——路燈直流配電裝置為核心支撐，構建懸浮式直流配電系統，整合智能路燈控制、安全防護、節能供電及規范敷設等全鏈條設計，形成一體化技術方案。該路燈直流配電裝置作為系統核心執行單元，不僅嚴格契合現行行業標準與規范，更憑借獨特的懸浮式設計、冗余供電架構及全工況智能管控能力，成為保障照明系統安全穩定運行、提升能效、簡化運維的關鍵，為市政道路照明工程提供專業、可靠的核心設備支撐。

一、設計依據：合規性與專業性支撐

1、《城市道路照明設計標準》CJJ45-2015
2、《低壓配電設計規范》GB50054-2011
3、《供配電系統設計規范》GB50052-2009
4、《建筑物防雷設計規范》GB50057-2010
5、《電力工程電纜設計標準》GB 50217-2018
6、《20kV及以下變電所設計規范》GB50053-2013
7、《城市電力規劃規范》GB/T 50293-2014
8、《道路與街路照明燈具性能要求》GB T 24827-2015
9、《LED路燈》CJ/T 420-2013
10、《直流照明系統技術規程》 T/CECS705-2020。

二、系統核心架構：懸浮式直流配電設計

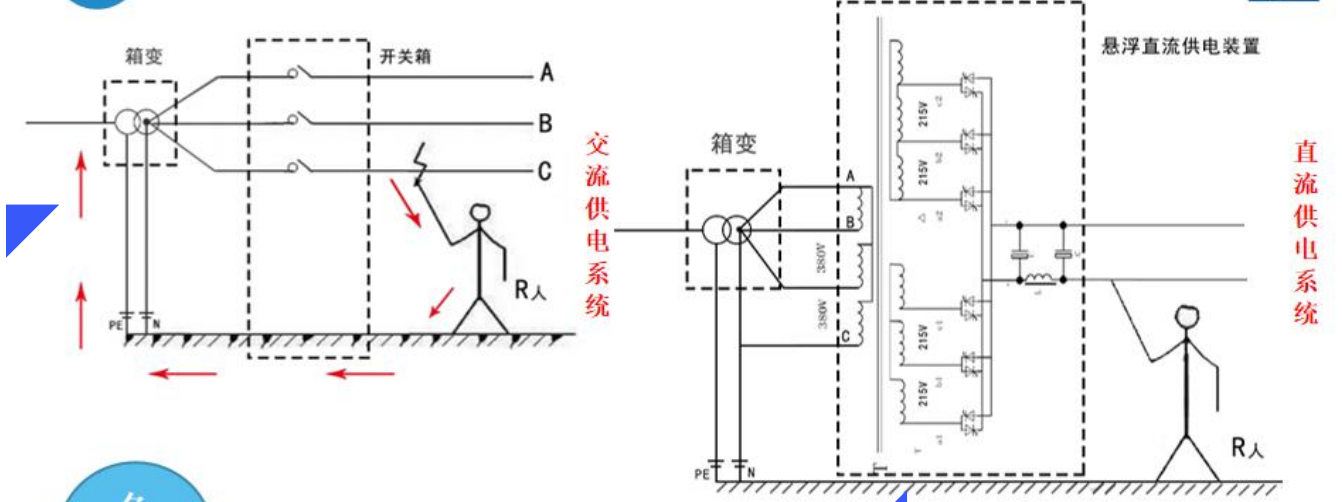

本工程核心產品——路燈直流配電裝置采用懸浮不接地設計，具備優異的絕緣安全性與電磁兼容性，是保障直流照明系統穩定運行的核心基礎。該裝置核心配置凸顯專業優勢：

1、內置三相工頻多脈沖隔離變壓器，可實現設備一次電路與二次電路的可靠電磁隔離，有效規避電網干擾，保障供電穩定性；

2、搭載兩組等功率多脈沖整流組件，特殊工況下可單獨輸出，兩組組件互為備份形成冗余設計，大幅提升系統容錯能力，降低設備停機風險；

3、輸出電壓可在直流200伏至300伏之間精準可調并穩壓輸出，支持手控+天文時控+遠程四遙控制（遙控、遙測、遙調、遙信）一體化調控模式，適配不同照明場景的靈活管控需求。

路燈直流配電裝置集成全工況監測與智能運維核心功能，全面覆蓋照明系統運維需求：可遠程實時監測路燈線路電壓、電流、功率、亮燈率、電纜絕緣電阻和漏電狀況，支持遙控、經緯鐘控和手動控制開關燈及單燈精準控制，具備故障自動檢測、多種繼電保護和電纜防盜報警等功能，同時可遠程讀取各項電氣參數并自動生成報表，實現運維數字化管理。為強化安全防護，裝置專屬配置絕緣檢測模塊，在開燈或關燈狀態下均可實時監測輸出回路與地之間的絕緣電阻和漏電電流，支持自定義設置報警值和保護值，觸發閾值后自動完成報警與輸出切斷動作；每回路輸出開關組件標配重合閘保護功能，裝置還集成過欠壓、過熱、過載、水浸和缺相等全方位保護機制，確保全天候穩定運行。此外，裝置配套出線電纜標識方案，每條出線電纜懸掛刻蝕法標注的不銹鋼標牌，清晰表明電纜走向，為運維追溯提供便利，進一步凸顯產品的人性化設計。

三、路燈控制及功能配置：精準調控與安全防護

1）控制功能適配：路燈直流配電裝置的控制模塊支持手控、天文時控、遠程四遙控制（遙控、遙測、遙調、遙信），可直接與路燈管理部門的控制中心系統兼容，實現管控一體化，充分發揮裝置的智能調控核心價值。

2）安全防護適配：為最大化發揮路燈直流配電裝置的安全保障能力，本工程配套配置電纜防盜功能，裝置與路燈四遙控制系統、電纜防盜系統及防漏電監控系統深度兼容，且需與工程同步竣工并投入使用；路燈直流配電裝置及配套的電纜防盜監控終端、防漏電監控終端均集成安裝在一臺304不銹鋼落地式路燈控制箱內，控制箱防護等級不低于IP54（即具備防塵與全方位防飛濺水防護能力，可有效抵御道路揚塵與雨天飛濺水侵入，保障核心裝置在戶外復雜環境下可靠運行）。

3）節能適配要求：與路燈直流配電裝置配套的LED供電模塊，其性能指標需符合國家有關效能標準規定的節能評價值要求，確保與裝置協同實現全鏈路節能。

4）光源適配設計：本工程采用LED光源與路燈直流配電裝置協同工作，實現節能目標。其中LED燈具功率因數大于等于0.95，可降低無功損耗，搭配直流配電裝置減少交直流轉換損耗的核心優勢，形成全鏈路節能閉環，綜合能效提升顯著，充分彰顯裝置的節能價值。

四、線路敷設規范：安全可靠與運維便捷

1）采用直流供電的道路照明回路，燈具接線嚴格按正、負極對應接線。照明直流供電干線采用YJV-0.6/1kV-2x25mm2銅芯電纜，預埋套管采用PE管，埋深H>0.7米；管道穿越行道時穿熱鍍鋅鋼管DN80，埋深H>0.7米，并在兩端設電纜工作井，保障干線供電安全與抗碾壓能力。

2）接燈線采用耐壓大于500V的RVV—3×2.5mm2三芯軟電線，與燈具連接處需設熔斷器保護，該熔斷器由燈具廠家配套提供。

3）燈桿內電纜預留至燈桿門上端位置，方便檢修電纜接頭，降低運維難度。

4）本項目周邊管線較多，當遇到與其他管線有沖突時，最小距離應符合《110kV及以下電纜敷設》的要求，確保管線布局合規與運行安全。
