在我國綠色低碳港口建設戰略推動下，大型裝卸機械“油改電”、靠港船舶岸電供電等電氣化改造工程已在沿海港口大規模落地。這一轉型顯著提升了裝卸效率與用能效率，降低了污染物排放，但也使電能在港口能源消耗中的占比持續攀升，電力系統成為港口運營的核心支撐。與此同時，港口電力電子設備的集中應用，導致諧波污染、三相不平衡等電能質量問題日益凸顯，直接影響供電可靠性與運營效率。本文結合港口電力系統特性、實際治理案例，剖析核心問題并提出針對性解決方案。
一、核心電能質量問題：兩大電力系統的諧波污染凸顯
港口電力系統主要分為場地電力系統與岸電系統，兩類系統均因非線性負載集中存在嚴重諧波污染，核心問題聚焦于3、5、7次特征諧波及功率因數偏低，具體源于三大類關鍵負載：
- 場地系統裝卸機械諧波源：岸吊、龍門吊、堆取料機、門機、行車等核心裝卸設備，普遍采用變頻驅動或大功率整流驅動，是港口最主要的諧波源。這類設備屬于反復間歇性負載，啟動電流大、平均負載電流小，運行時向電網注入大量5、7次諧波，功率因數常低于0.6，還會產生大量無功功率，甚至面臨供電部門的無功罰款。如CSP連云港碼頭改造前，場橋進口變頻系統產生的諧波顯著影響電網穩定性，單臺設備能耗偏高；另有港口數據顯示，門機運行時電流沖擊大、波動快，傳統純?nèi)轃o功補償裝置無法適配，反而會加速電容老化損壞，導致電容更換頻繁。此外，皮帶運輸機等不間斷運行設備雖負載均勻，但會消耗大量無功功率，進一步惡化電能質量。
- 岸電系統船舶負載諧波源：靠港船舶用電設備種類繁雜，部分設備本身就是諧波源，加之船舶與岸電系統的負載匹配差異，易導致電壓畸變與三相不平衡。某大型集裝箱港口此前采用傳統岸電供電，因電能質量不穩定導致船舶設備故障頻發，后續引入DYN11連接組別變壓器才緩解這一問題——該技術通過高壓側三角形接法抑制零序電流，有效減少諧波傳播。
- 輔助系統非線性負載：港口辦公設備、計算機的開關電源會產生5、7、11次諧波，其中計算機還會產生3次諧波且含量較高；熒光燈、高壓氣體放電燈等照明設備需搭配電子鎮流器，會產生3次諧波，功率因數僅為0.45-0.65，進一步疊加諧波污染。
- 中線諧波疊加問題：上述輔助系統產生的3次及3的倍數次諧波屬于零序諧波，在港口三相四線制配電系統中無法通過三相電流相互抵消，會全部匯集至中性線形成疊加效應，導致中線過載、發熱，加劇電容元件老化損壞，甚至引發電氣安全隱患，是港口電能質量治理中需重點關注的核心問題之一。
二、電能質量問題的核心危害：安全與運營雙重風險
港口作為大宗物資運輸樞紐，電能質量問題直接引發安全與運營層面的連鎖風險：安全上，諧波電流（尤其是中線疊加的零序諧波）易導致中性線過載、發熱，同時造成電容元件超溫，極端情況下引發電容爆炸或電氣火災，威脅港區人員與設備安全；岸電系統電能質量不達標還可能損壞船舶精密設備，埋下航行安全隱患。運營上，諧波會降低發電、輸電及用電設備效率，增加能耗與維修成本——某港口治理前，起重機回路三相電流畸變率分別達18.3%、25.1%、32.5%，電流波形呈典型M型失真，電容更換頻繁，維修成本居高不下；同時，電能質量問題可能導致裝卸機械停機、岸電供電中斷，直接影響港口作業效率，造成貨物運輸延誤損失。
三、治理實踐佐證：港口電能質量改造成效顯著
電能質量治理已成為港口電氣化升級的必要環節，多地項目落地成效顯著。如威海港技術人員精準發現港區諧波問題后，主導推進諧波治理技改項目，不僅有效解決電能質量隱患，該項目還獲評威海港年度技改一等獎，同步帶動“高桿燈網絡控制改造”等多個節能項目落地，助力企業降本增效；CSP連云港碼頭采用自主研發的場橋三電平變頻調速技術，替代進口系統，不僅大幅降低諧波分量，還實現單臺設備綜合能耗降低15%左右；某港口針對起重機回路諧波及中線過載問題，采用“ntps用電末端電能質量治理裝置”綜合方案，治理后三相電流畸變率均降至2.6%，電流波形恢復正弦波，中線電流過載現象徹底解決，電網穩定性顯著提升。這些案例充分印證了精準治理方案的核心價值。
四、針對性解決方案：用電末端電能質量治理裝置為主的綜合治理體系
針對港口諧波污染、中線諧波疊加、三相不平衡等核心問題，構建以用電末端電能質量治理裝置為核心，搭配專用變壓器技術的綜合治理方案，具體如下：

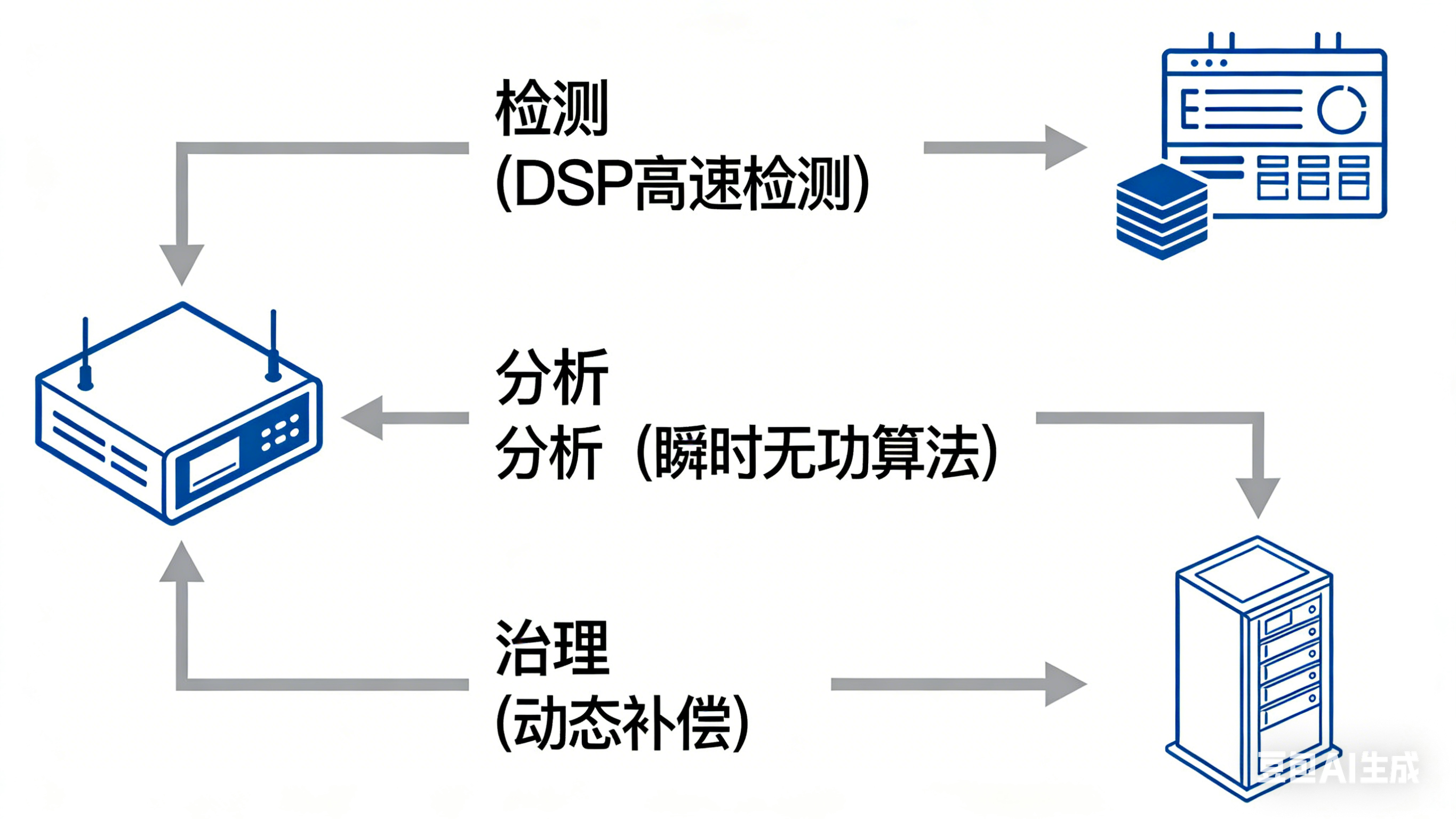

1. 核心治理設備：采用用電末端電能質量治理裝置，該裝置作為綜合型治理設備，可實時檢測負載電流及中線電流，通過DSP芯片精準計算提取2-50次各次諧波（含3次及3的倍數次零序諧波），再通過IGBT逆變器產生反向補償電流注入電網，實現諧波抵消、中線過載治理雙重效果。同時，該裝置可同步解決功率因數補償與三相不平衡問題，適配港口裝卸設備的間歇性負載特性，動態跟蹤負載變化精準調控，全面覆蓋港口多類型電能質量痛點。如某港口應用后，成功將高畸變率電流恢復正常，徹底解決中線過載隱患，保護了電容等設備，大幅降低維修成本。
2. 輔助技術支撐：一方面，岸電系統配套采用400V變400V DYN11技術變壓器，利用其高壓側三角形接法抑制零序電流、低壓側星形接法適配三相四線制供電的特性，增強系統抗諧波能力與負載平衡能力，提升岸電供電穩定性；另一方面，可搭配SVG動態無功補償裝置，該裝置采用鏈?zhǔn)郊夹g(shù)，能針對性解決港口中高壓電網的動態無功補償、三相不平衡及電壓波動問題，尤其適配裝卸設備啟動沖擊大、額定運行功率因數低的場景。同時，高壓岸電電源可采用功率單元級聯方案，搭配專用濾波器與三相不平衡控制技術，確?？扛鄞矮@得穩定清潔能源，助力零碳港口建設。
3. 部署策略：結合港口負載分散、沖擊電流大、中線諧波疊加風險高的特點，采用“集中治理+分區覆蓋”模式，在各變電站集中部署用電末端電能質量治理裝置，充分利用現有無功補償控制柜進行改造升級，減少改造投入成本；針對裝卸作業區、岸電區、辦公照明區等不同負載類型區域精準覆蓋，且裝置檢修維護時可直接從電網切除，不影響港區正常運營，兼顧治理效果與作業連續性。
綜上，用電末端電能質量治理裝置為主的綜合治理方案，可全面解決港口電氣化轉型中的諧波污染、中線過載等核心電能質量痛點。隨著綠色港口建設深入推進，這類方案將成為保障港口電力系統穩定高效運行、推動節能減排的核心支撐。上圖選型可替代品牌：NTPS/UKLON70-225-S-400V
