城市軌道交通系統涵蓋地鐵、輕軌、單軌、有軌電車、磁浮、自動導向軌道及市域快速軌道等多元類型，其供電多取自城市公共電網，經輸、變、配電等環節調壓后，為地鐵牽引及各類用電設備提供適配電壓。依據用電性質差異，地鐵供電系統明確劃分為兩大核心板塊——牽引供電系統（保障列車運行）與動力照明供電系統（支撐車站照明、電梯等設備運轉），二者共同構成軌道交通運營的電力保障基礎。
一、城市軌道交通系統主要負載特點
城市軌道交通系統的諧波污染來源具有顯著集中性，首要污染源為列車牽引設備的整流、逆變環節，其次是直流電源裝置、照明系統、電梯、顯示屏、空調及排水設備等配套設施。從實測數據來看，系統內諧波以5、7、11、13次特征諧波為主，同時伴隨一定含量的3次諧波，這一特征在廣州地鐵18號線、深圳地鐵14號線等多個諧波治理項目中均得到驗證。
這類諧波不僅會增加線路能耗、加速設備老化，還會對系統內無功補償電容器造成不可逆損害；更嚴重的是，諧波會干擾列車通信系統信號傳輸，特定頻次諧波若經電容器等裝置放大形成諧振，可能引發供電系統故障，直接威脅行車安全，這也是武漢市軌道交通3號線二期工程專門將諧波治理成套裝置納入招標采購范圍的核心原因。
城市軌道交通對供電可靠性有著嚴苛要求，尤其是地鐵系統，一旦供電中斷可能引發大面積運營癱瘓，造成重大社會影響與經濟損失。因此，電能質量治理已成為軌道交通運營保障的核心環節。其中，諧波是破壞供電穩定性的主要誘因，而功率因數偏低帶來的隱患同樣不容忽視。軌道交通供電系統的功率因數由牽引負荷與動力照明負荷共同決定，后者以感性無功為主，實測功率因數普遍偏低，深圳地鐵龍崗線運營初期甚至低至0.4~0.6，遠低于供電部門0.9的考核標準；即便是多數線路的0.4kV系統，功率因數也僅維持在0.78左右，這不僅會增加內部供電線路損耗、降低變送電設備有效容量，還可能像山東鐵投集團下屬站點那樣，每月額外支出數萬元力調電費，最高占比達總電費的41.57%。此外，2025年新發布的《軌道交通 牽引供電系統交流25kV同相供電裝置》（GB/T 45658-2025）等國家標準，也明確將電能質量治理納入牽引供電系統設計與檢驗的核心要求，進一步強化了治理的必要性。
諧波污染造成的危害有：
- 諧波會導致電網的功率損耗增加、設備壽命縮短、接地保護功能失常、遙控功能失常、線路和設備過熱等電能安全問題；
- 長期處于高諧波的環境還會使電網產生諧振、造成大規模的供電中斷從而造成較大事故；
- 諧波會導致系統中的設備和元件產生額外的附加損耗，從而引起變壓器、電纜、電機等設備發熱，使設備線路加速絕緣老化；
- 造成電子元件的繼電保護或自動裝置誤動作；
- 影響電子儀表和通信系統的正常工作，降低通信質量。
無功造成的危害有：
- 功率因數過低會導致城市軌道交通系統的運維成本的提升，同時也會使配電系統的有效容量下降，減少設備的使用壽命。
三、解決方案
針對軌道交通核心電能質量問題，ntps電能質量治理裝置的綜合治理體系，適配地鐵隧道、車站等特殊場景需求：

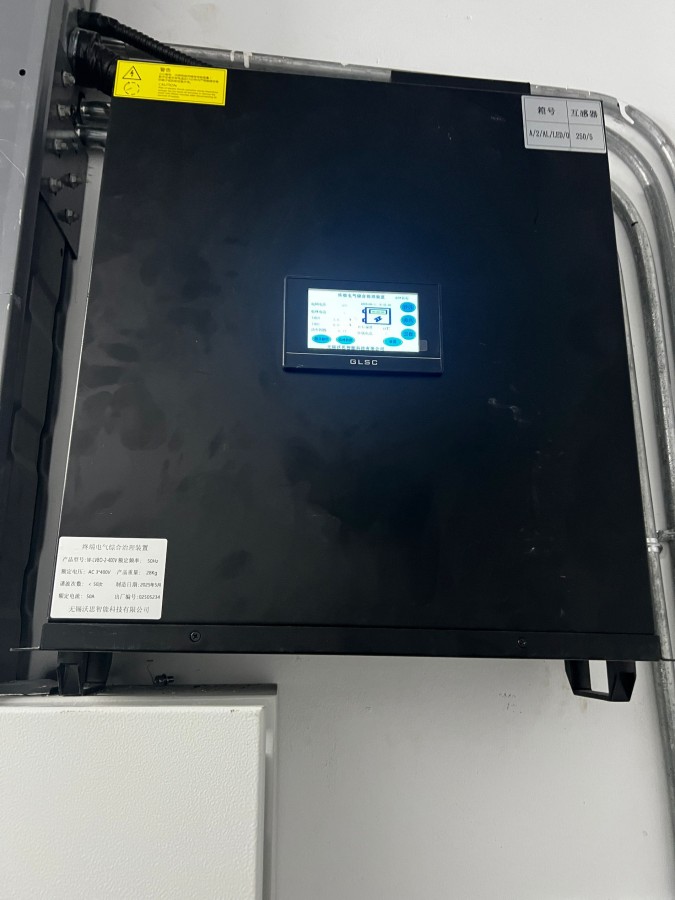

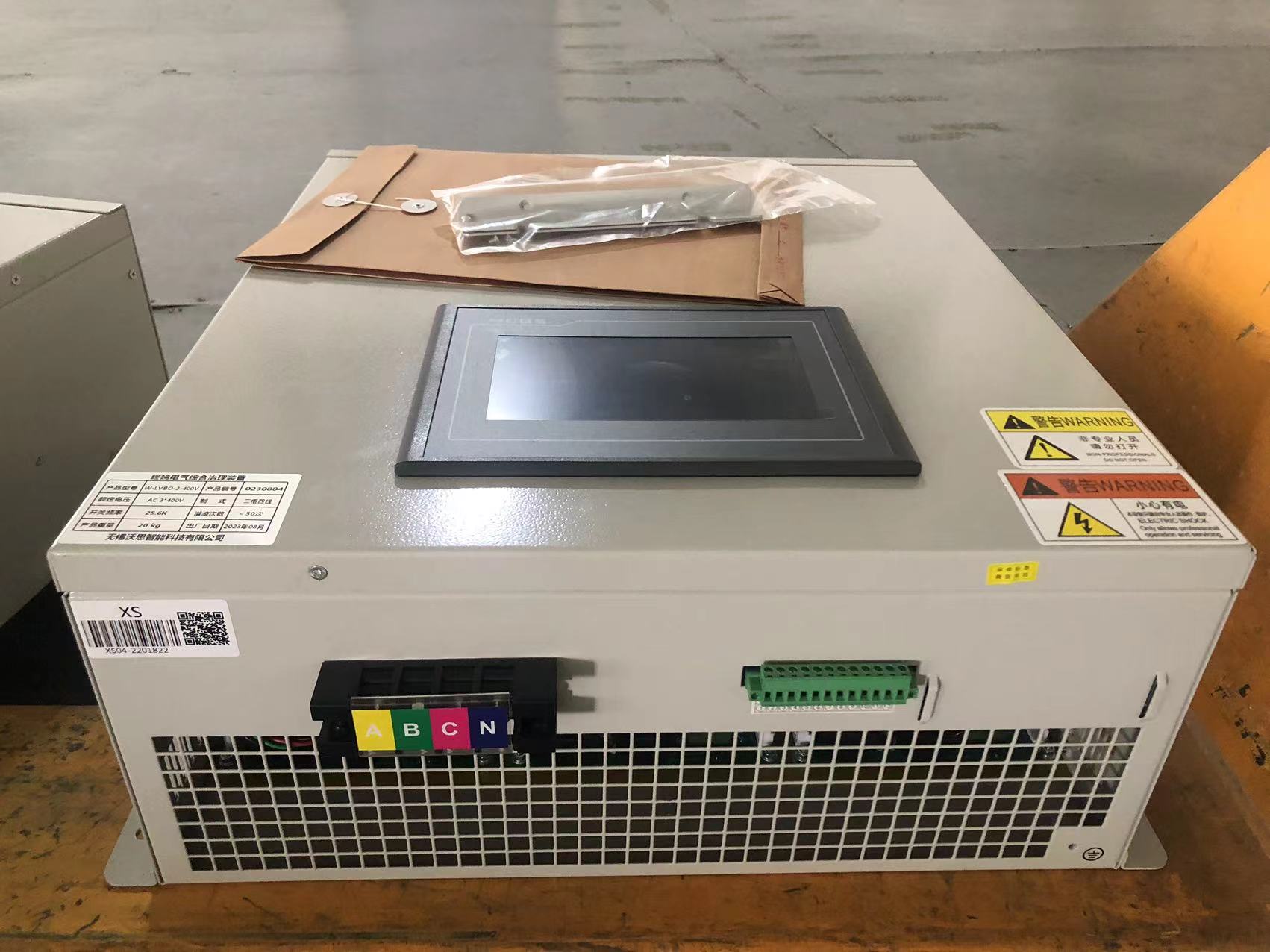

1. 諧波治理核心方案：針對地鐵諧波主要來源于變頻設備、UPS/ESE、扶梯、綜合監控、照明系統、門禁系統及其他弱電設備的特點，依據實際情況配置相應的有源濾波器（APF）設備進行有源濾波。該設備具有諧波補償、功率因數補償和三相不平衡補償?shù)榷喾N補償功能，能同時濾除三相四線制配電系統中2次到50次各次諧波，有效減少諧波含量、降低諧波畸變率，是諧波治理的理想方案。
2. 無功補償優化方案：地鐵隧道內需要安裝大量大功率設備，這些電氣設備容量大、工作連續性強，易對電網造成大量沖擊性負荷，產生大量無功功率。對此采用LC系列產品（電容電抗補償柜）進行補償，可改善電網供電質量及提高用電的可靠性，且該設備安裝方便，占用面積小，能節省安裝空間，精準解決感性無功問題。
3. 協同保障策略：結合牽引供電系統與動力照明供電系統的不同負載特性，針對性部署APF有源濾波設備與LC系列補償柜，實現“諧波濾除+無功補償”雙管齊下的綜合治理。在牽引變電所、動力照明配電室等關鍵區域重點布局，確保兩類供電系統的電能質量均達到安全運行要求，全面規避供電風險。
綜上，該綜合治理方案可全面解決城市軌道交通諧波與無功問題，契合最新行業標準要求。隨著軌道交通網絡化運營推進，精準的電能質量治理將成為保障運營安全、降本增效的核心支撐。
